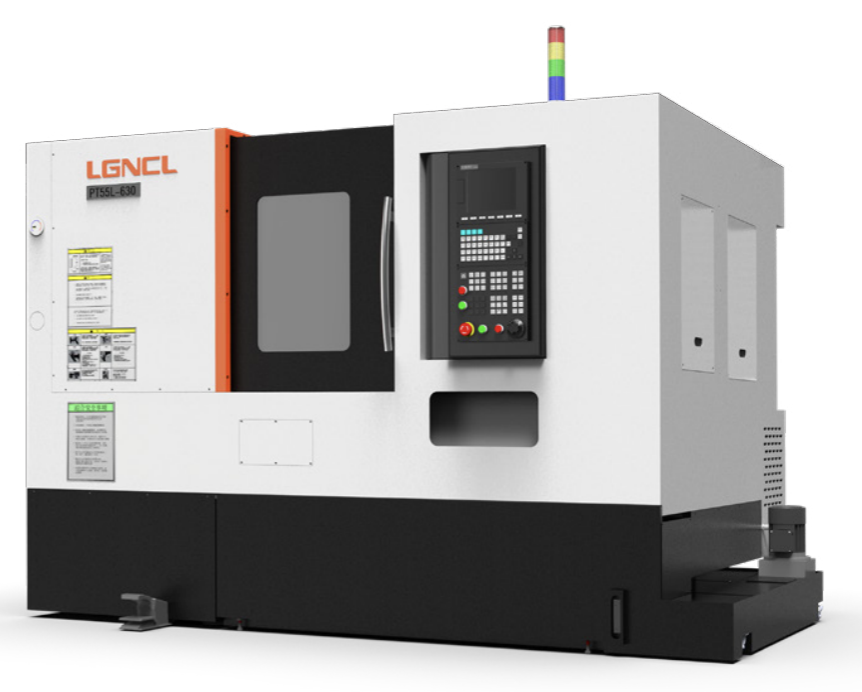

Double-Spindle Turning-Milling Composite Machine Tool
|
Технические параметры |
QT45LMS Электрическая рев. головка |
QT55LMS Электрическая рев. головка |
QT60LMS Электрическая рев. головка |
|
| Диапазон обработки | Максимальный диаметр вращения (мм) | Ф450 | Ф550 | Ф600 |
| Максимальный диаметр обработки (мм) | Ф300 | Ф380 | Ф380 | |
| Максимальная длина обработки (мм) | 370 | 485 | 455 | |
| Величина хода | Ход по оси Х (мм) | 150+10 | 190+10 | 190+10 |
| Ход по оси Z (мм) | 430 | 620 | 620 | |
| Ход по оси Y (мм) | / | / | / | |
| Точность |
Точность позиционирования (мм) |
±0,003 | ±0,003 | ±0,003 |
| Повторяемость (мм) | ±0.002 | ±0.002 | ±0.002 | |
| Скорость перемещения | Быстрое перемещение по оси Х (м/мин) | 20 | 30 | 30 |
| Быстрое перемещение по оси Z (м/мин) | 24 | 30 | 30 | |
| Быстрое перемещение по оси Y (м/мин) | / | / | / | |
|
Шпиндель (Мех-кий шпиндель) |
Диаметр шпинделя (мм) | Ф56 | Ф62 | Ф86 |
| Макс. диаметр с тяговой трубой (мм) | Ф45 | Ф51 | Ф75 | |
| Передний фланец шпинделя | А2-5 | А2-6 | А2-8 | |
| Макс. скорость вращения шпинделя (об/мин) | 4500 | 4500 | 3500 | |
| Зажимной патрон | 6* | 8* | 10* | |
| Мощность двигателя |
Шпиндель (кВт)(неприрывно/30 мин) |
7.5 | 11 | 15 |
| Ось Х (Нм) | 8.34 | 11 | 11 | |
| Ось Z (Нм) | 8.34 | 11 | 11 | |
| Фрезерный двигатель (Нм) | 2.3 | 3.1 | 3.1 | |
| Ось Y (Нм) | / | / | / | |
| Рев-ная головка | Тип головки | Электрическая рев. головка | Электрическая рев. головка | Электрическая рев. головка |
| Диаметр осевого инструмента (мм) | Ф25 | Ф40 | Ф40 | |
| Сечение резца (мм) | □20 | □25 | □25 | |
| Макс. скорость вращения электроинструмента (об/мин) | 4000 | 3000 | 3000 | |
| Электродвиг. головки (кВт) | 2.3 | 3.1 | 3.1 | |
| Задняя бабка | Тип задней бабки | Сервопривод | Сервопривод | Сервопривод |
| Тип конического отверстия | МТ-4 | МТ-4 | МТ-4 | |
| Вес | Общий вес (Кг) | 3700 | 4500 | 4900 |
| Габариты станка | Длина (мм) | 2200 | 3000 | 3000 |
| Ширина (мм) | 1520 | 1800 | 1800 | |
| Высота (мм) | 1760 | 1955 | 1955 |
